熱重分析儀TGA-601|熱重法測試黑色母粒的炭黑含量
- 發(fā)表時間:2024-12-19
- 來源:本站
- 人氣:171
熱重分析儀TGA測試黑色母粒的炭黑含量
在塑料制品生產(chǎn)中,黑色母粒作為關(guān)鍵著色劑和功能性添加劑,其質(zhì)量控制至關(guān)重要。它由炭黑、載體樹脂、助劑等組成,炭黑含量影響顏色深度、遮光性等關(guān)鍵指標(biāo)。測定炭黑含量可確保色澤一致性,并為產(chǎn)品配方優(yōu)化和成本控制提供數(shù)據(jù)支持。
炭黑含量表示在黑色母粒中炭黑的質(zhì)量占整個材料總質(zhì)量的比例;灰分含量表示材料在高溫完全燃燒后剩余的無機(jī)物質(zhì)(灰分)的質(zhì)量占原樣品總質(zhì)量的比例。本實(shí)驗(yàn)使用匯誠儀器的熱重分析儀TGA-601參考標(biāo)準(zhǔn)ISO 11358-1塑料.聚合物的熱重分析(TG)對黑色母粒的炭黑含量及灰分含量進(jìn)行測試。
相較于傳統(tǒng)的炭黑含量測試儀,采用熱重分析儀TGA-601進(jìn)行測試能夠更直接且精確地測定樣品的炭黑含量。熱重法測量炭黑所需樣品量少,且在加熱過程中能夠?qū)崟r監(jiān)測樣品質(zhì)量的變化,同時,它還能提供樣品的熱分解行為和揮發(fā)物含量等信息。
首先取適量的黑色母粒樣品,置于氧化鋁坩堝內(nèi),通入氮?dú)?,?/span>20℃/min的速率由室溫升至800℃。恒溫15min后,通入氧氣再次以相同速率升溫至920℃。實(shí)驗(yàn)過程中,TGA-601將記錄樣品的質(zhì)量變化,并生成TGA曲線。

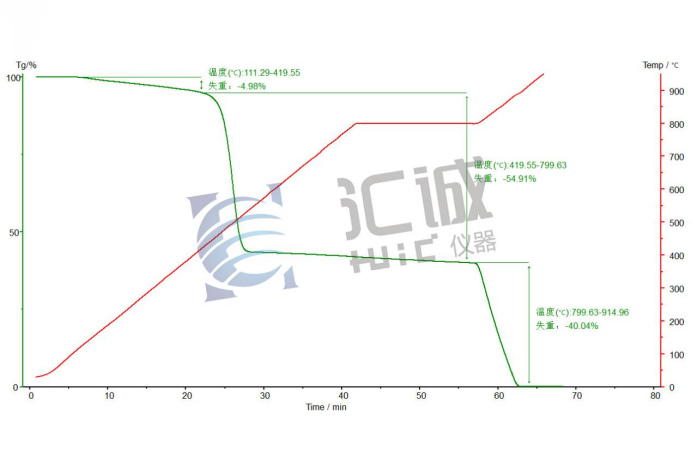

從TGA的測試結(jié)果顯示,該樣品在加熱過程中出現(xiàn)三次失重反應(yīng),第一次在111.29~416.55℃失重4.98%;第二次在419.55~799.63℃失重54.91%,第三次在799.63~914.96℃失重40.04%。根據(jù)計算得出,樣品的炭黑含量為40.04%,灰分含量為0.07%。
綜上所述,熱重分析法作為一種快速、準(zhǔn)確的測試方法,對于黑色母粒等材料中炭黑含量的測定具有重要的實(shí)際應(yīng)用價值,為我國高分子材料行業(yè)的發(fā)展提供了有力保障。
- 2024-10-09杭州傳化生科購買我司低溫差示掃描量熱儀DSC-600C
- 2024-05-29如何選擇合適的炭黑含量測試儀?
- 2024-05-23東華大學(xué)購買我司全新升級DSC-600S
- 2023-10-13奎屯市建科工程質(zhì)量安全檢測有限公司采購瞬態(tài)平面熱源法導(dǎo)熱系數(shù)測試儀
- 2023-09-26江蘇正創(chuàng)檢測認(rèn)證有限公司購買我司同步熱分析儀
- 2023-09-21云南華都工程質(zhì)量檢測有限公司購買我司炭黑含量測試儀
- 2023-09-18東莞市恒屹塑膠新材料有限公司購買我司差示掃描量熱儀
- 2023-09-15北京化工大學(xué)購買我司導(dǎo)熱系數(shù)測試儀
- 2023-09-08安徽中益新材料科技有限公司購買我司導(dǎo)熱系數(shù)測試儀HCDR-S
- 2023-08-25四川億耐新材料有限公司選擇我司差示掃描量熱儀
- 2023-08-21江蘇邦正新材料有限公司選購我司差示掃描量熱儀DSC-600
- 2023-08-14河北展譜檢測科技有限公司購買我司差示掃描量熱儀 DSC-600
- 2023-08-11四川電子科技大學(xué)購買我司熱重分析儀TGA-601
- 2023-08-08寧波工程大學(xué)購買我司同步熱分析儀STA-1250
- 2023-08-04天津合生創(chuàng)展管道有限公司購買我司差示掃描量熱儀DSC-600
- 2023-08-02河北工業(yè)大學(xué)購買我司導(dǎo)熱系數(shù)測試儀
-
差示掃描量熱儀DSC-600S
儀器介紹:差示掃描量熱法(熱流式DSC)作為一種··· -
HCDR-SP 瞬態(tài)平面熱源法導(dǎo)熱儀
HCDR-S是利用瞬態(tài)平面熱源技術(shù)(TPS)開發(fā)的導(dǎo)熱··· -
TGA -601熱重分析儀
熱重分析法是在升溫、恒溫或降溫過程中,觀察樣··· -
DSC-600C零下40低溫差示掃描量熱儀
差示掃描量熱儀作為一種可控程序溫度下的熱效應(yīng)···
- 南京匯誠儀器儀表有限公司
- 服務(wù)熱線:025-52702696
- 售后服務(wù):025-52702696
- 電子郵件:njhcyq@163.com
- 公司地址:南京市江寧區(qū)福英路1001號47棟
