色母粒作為一種新型高分子材料專用著色劑，廣泛應用于塑料制品、纖維等眾多領域。色母粒在儲存與使用期間，會因氧氣、溫度等外界因素的干擾而發(fā)生氧化降解現(xiàn)象，從而對其品質及實際應用效果產(chǎn)生不良影響。氧化誘導時間（OIT）是衡量材料抗氧化性能的一個重要指標，它反映了材料在高溫和氧氣環(huán)境下抵抗氧化的能力。

本實驗使用匯誠儀器的差示掃描量熱儀DSC-600S測試該色母粒樣品的OIT氧化誘導時間。DSC-600S采用進口合金材質傳感器，具備獨立的氣氛控制和雙模式實驗設置（FTC與STC），使實驗更加靈活，適應性強。通過優(yōu)化的動態(tài)PID控溫算法以及12階程序控溫設計，該儀器能夠實現(xiàn)精準的溫度控制，并提供多樣化的實驗手段，成為材料熱特性研究的優(yōu)選工具。

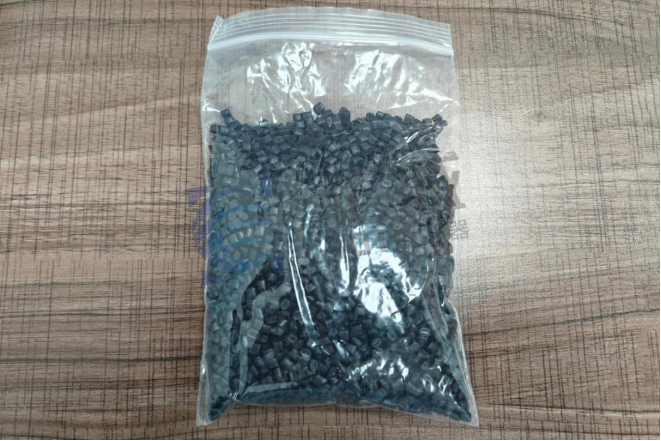

首先，選取適量色母粒樣品，置于鋁坩堝中，將樣品坩堝和空坩堝放入儀器內(nèi)。通入氮氣后靜置5min，設置儀器參數(shù)，升溫速率是20℃/min。從室溫升至200℃，恒溫5min后，DSC-600S自動切換到氧氣。當DSC曲線出現(xiàn)明顯的放熱峰值（即DSC曲線的拐點）后持續(xù)幾分鐘，直到呈現(xiàn)明顯放熱效應時停止實驗。

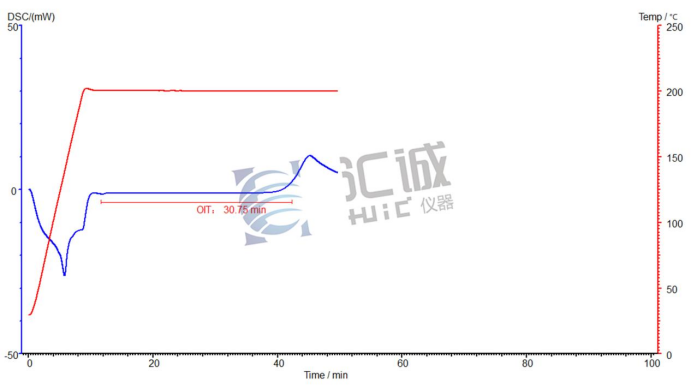

通過匯誠儀器DSC-600S差示掃描量熱儀的測試，可以看到該色母粒樣品的OIT氧化誘導時間是30.75min。實驗結果表明，該色母粒樣品具有較好的穩(wěn)定性。

綜上所述，在塑料制品的生產(chǎn)過程中，色母粒的抗氧化性能直接影響到塑料制品的質量和使用壽命。本次實驗不僅對色母粒行業(yè)的技術進步和產(chǎn)品質量提升具有積極的指導意義，而且通過匯誠儀器的差示掃描量熱儀DSC 600S在材料性能研究中的應用，進一步證實了其在材料科學領域的廣泛應用和重要性
